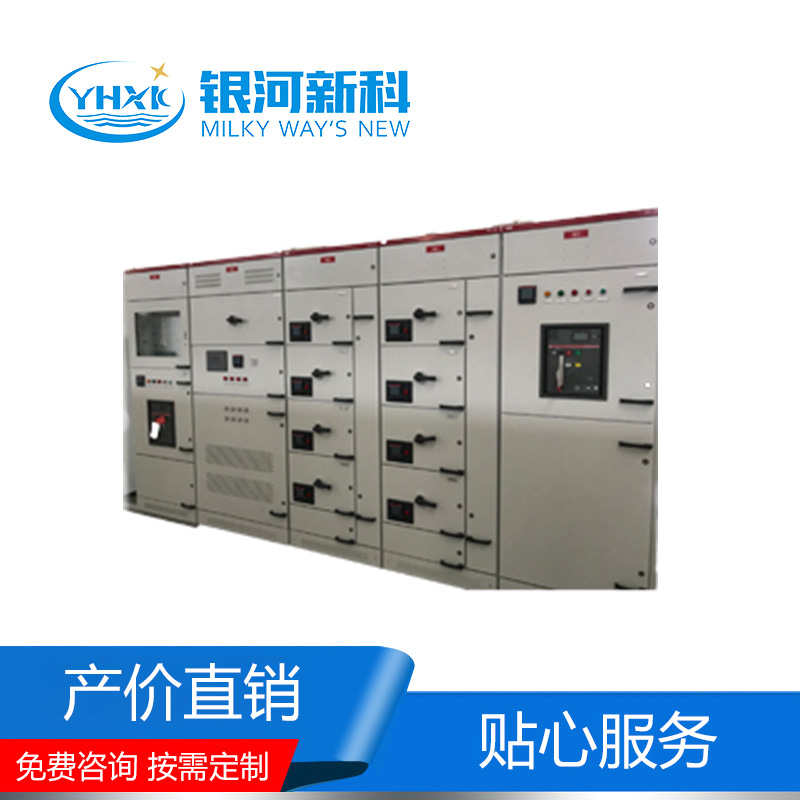

MD190系列低压开关柜是ABB参考欧洲模块组合型低压开关柜的概念设计。技术标准符合EN60439-1，IEC60439国际标准和GB7251中国国家标准。MD190适用于各种领域的配电和电动机控制项目。 产品特点 1) 采用ABB系列低压元件：Megamax及Emax空气断路器、Isomax和Tmax塑壳断路器、A系列接触器等，组成完善及最可信赖的低压系统。 2) 高强度的G型型材使开关柜结构坚固。 3) 方案齐全，具备固定分隔式及抽屉式供任意先用组装，并能保持外观一致。 4) 采用模块化框架设计，柜深度、宽度、高度方案灵活多变。 5) 排列紧凑，省空间、省成本。 6) 单元组件可由通用零件进行自由组合，灵活变化、适合不同项目需要。 7) 开关柜有不同的外壳防护等级和内部隔离形式，用户可根据要求进行多种选择。 8) 装配方便、快捷，不需要特殊复杂的工具。 |
技术数据
项目 | 参数 | |
额定绝缘电压（V AC） | 1000 | |
额定运行电压（V AC） | 690 | |
工频耐压（V AC/1m） | 3500 | |
额定冲击耐受电压（KV） | 8 | |
过压类别 | IV | |
污染等级 | 3 | |
额定工作频率 | 50HZ/60HZ | |
主母线最大额定电流 | 至6300A | |
额定峰值耐受电流（KA） | 220 | |
额定短时耐受电流（KA有效值/1s） | 100 | |
配电母线最大额定电流 | 3200A（固定式） | 1600A（抽屉式） |
额定峰值耐受电流（KA） | 176 | 143 |
额定短时耐受电流（KA有效值/1s） | 80 | 65 |
防电弧试验IEC60439-1（KA） | 50 | |
结构设计
框架及外壳：MD190的框架系统以190毫米为一个标准模数(1U)，分G形的外框架及C形用作分隔小室同时增加柜体结构强度的内框架。外框架的连接采用三通角头有助确保框架安装的对称度。框架带有19mm(1/10U)间隔孔及95mm(1/2U)间隔拉深攻丝孔，方便组装多种不同组合方案。
MD190的外壳防护等级标准为IP31，正面是采用可从左面或右面打开的门板，带有防水密封胶条及接地螺钉。后方采用门盖，带有防水密封胶条及散热孔。外壳防护等级可按需要增至IP54(采用双重前门，前外门带优质强化玻璃)。
框架结构：MD190的框架结构是利用模数框架结构件使柜体的高度、深度及宽度都可按模数组合成多种不同的方案。
框架内部分成三个相互隔离的小室：
1) 单元组件的装置小室
2) 主母线及配电母线的母线小室
3) 进出电缆小室(可上、下进出线)
主母线及配电母线：
4) 主母线装配于母线小室，并可水平安装于柜上至下任何水平位置。其中主母线安装于中部水平方案，可节省垂直母排用量及减省柜宽度。
5) 主母线的容量为800A~6300A。
6) 配电母线以垂直方式安装，配电母线的容量由800A~3200A。
