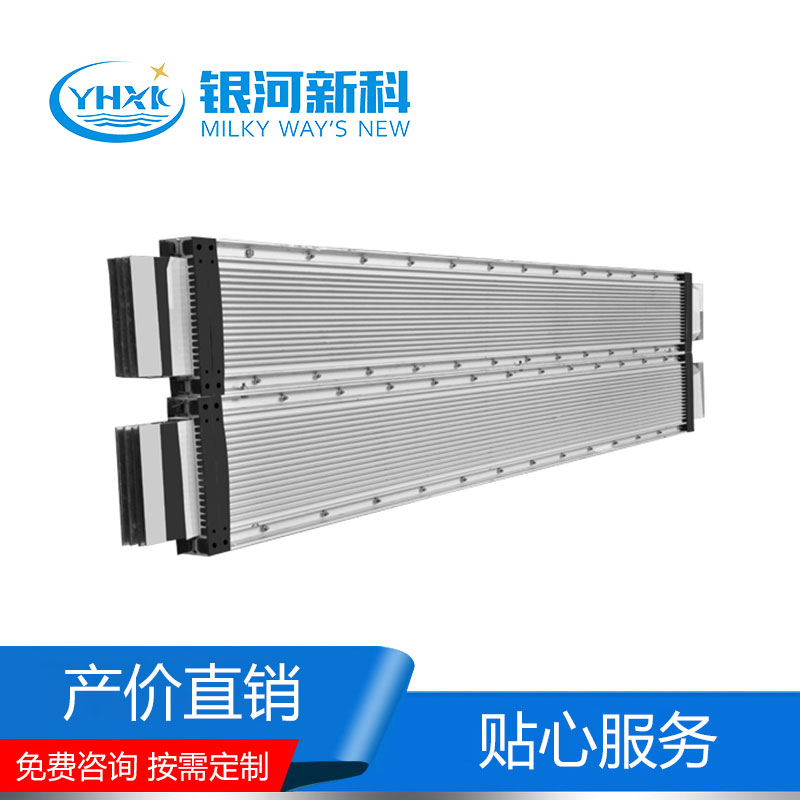

密集型母线槽：适用于交流三相四线或三相五线输配电系统，额定电流250A-5000A，结构采用优质钢制外壳，内部导体采用绝缘材料包覆后紧贴在一起并与外壳接触，具有结构紧凑、散热量大的特点，特别适用于电力变压器和低压配电柜以及重型负载的连接等大电流输电场所使用。 密集型母线槽结构特点: 1）散热能力较强 密集型母线槽相与相及相与外壳均紧贴在一起，故能承受较大的电动应力和热应力。并能将导电排所产生的热量迅速散发，载流量大。接头用绝缘螺栓紧固，同时采用双连接铜排连接，有效增加了接头接触面积，大大降低了接头部位温升。 2）新一代环保产品 密集型母线槽导电排缠绕有阻燃型交联聚乙烯热缩套管，具有较强的绝缘性能，在遇火时无有毒气体散发。 3）布线灵活 密集型母线槽插接口设置灵活方便，可设置大量的插口，通用性较强，当调整用电设备位置时，无需变动供电系统。 |
母线槽和电缆的性能比较
特征 | 母线槽 | 电缆 |
使用年限 | 一般可达30年以上 | 一般在10-15年左右 |
机械安全性能 | 外壳机械强度高、具有良好的阻燃、防火性能 | 绝缘层易老化，火灾状态下易释放浓烟等有毒物质 |
环境温度 | 根据IEC/EN60439-1,-2标准最高温度为+40℃，24小时平均温度为+35℃ | 参照DIN 57 298 第四部分/VDE 0298 第四部分，电缆装置的环境温度为30℃ |
系统结构 |
简洁、线性设计，使用插接单元对负载进行配电
| 配电柜对负载供电，供电时负载与电缆之间一一对应，造成电缆在进线口的大量堆积 |
负载的保护装置 | 在插接箱内部根据用户和系统的要求，采用断路器、熔断器或刀熔分配给负载，需要依靠开关保护 | 集中在配电箱内部，不是全部直接分配给负载，必须依靠电缆和负载的正确标注 |
外壳体积/空间要求 | 占用空间小、体积紧凑、走线直观简洁 | 作为大型输配电系统需要占用大量的空间 ，而且电缆的走向需要根据相关规定设计 ，比如电缆的聚集、走向及电流载荷容量等. |
系统适应性/灵活性 | 母线槽系统可预留插接口，设备更换位置时，只需相应更改插接箱的位置即可,若负载容量增加，更换大容量的断路器等保护装置即可. | 只能从配电柜和负载之间新增加一条电缆或现场制作分支接头，成本高，操作过程繁琐，质量难以保证。并且容易人为造成事故 |
设计 | 测量后使用专门的电脑设计软件设计 | 设计相对随意,浪费较多 |
机械强度 | 高强耐腐蚀阻燃母线槽机械强度高，吊装时有较大的跨距。 | 电缆需要电缆架支撑"护航"，安装时其跨度不能过大。 |
配电方式 | 树干式配电/线路损耗小 | 放射式配电/线路损耗大 |
投资成本 | 母线槽和设备一样，搬迁时可以拆卸， 到新现场可重新使用，能耗较小,省电. | 电缆一次性使用，重复使用，利用率极低,能耗大,费电 |
易维护性 | 产品免维护 | 每年需要做例行维护及测试，线路走向复杂，维护项目多、困难 |
选型、计算（I/u等） | 标准部件/只需按电流选定母线槽规格 | 很复杂、需根据敷设条件确定电缆系数及匹配的电缆桥架，选型工作量大 |

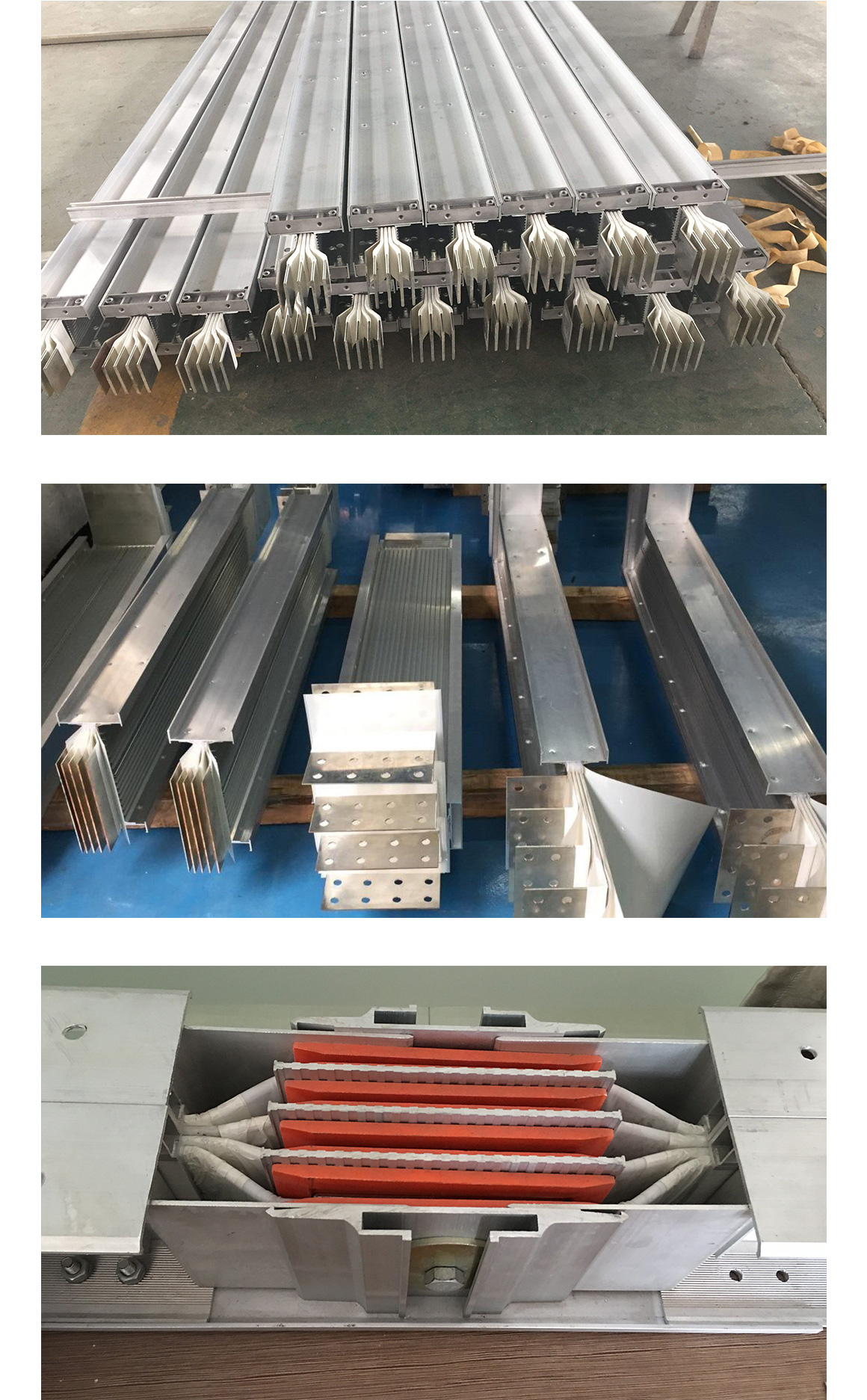

产品实拍
PRODUCT PHOTOGRAPH
产品细节
PRODUCT DETAILS
 | 三明治导体结构 ■全长密集,不会形成“烟囱效应” ■结构紧凑,占用的建筑物空间更小 ■导体紧密排列, 整体散热,温升更低 | ■插口处母排不打弯,高密集、低阻抗 ■防错相设计,确保安装时相序正确无误 ■载流能力不受安装位置及安装方式的影响 | ||

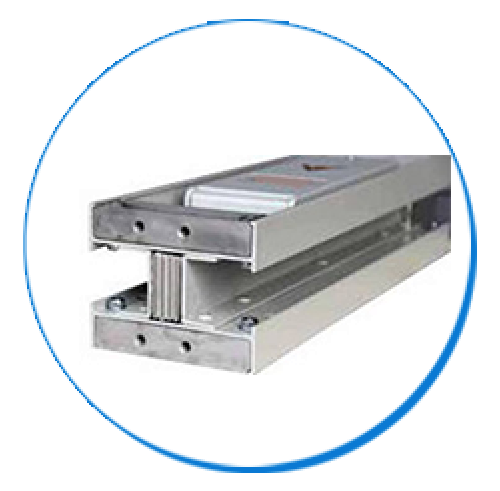

铝镁合金外壳 ■母线槽系统采用重量轻、挤压成型的铝合金型材作为外壳，厚度不低于2mm ,具有较高的机械强度,能够从容应对各种特殊的应用条件 ■经过喷涂处理的外壳具有极好的抗腐蚀能力,能够经受1200小时的盐雾试验 ■铝合金外壳具有优异的散热性能,散热能力是钢制外壳的两倍 ■带有锯齿型散热片的铝合金外壳,散热面积是普通外壳的1.5倍以上,改善了散热条件,提高了载流能力具有优良的导电性能,整体外壳不低于50%相线的接地容量 ■铝合金外壳为无磁环保材料,能有效避免涡流和磁滞损耗对母线槽系统造成影响 |  | |||

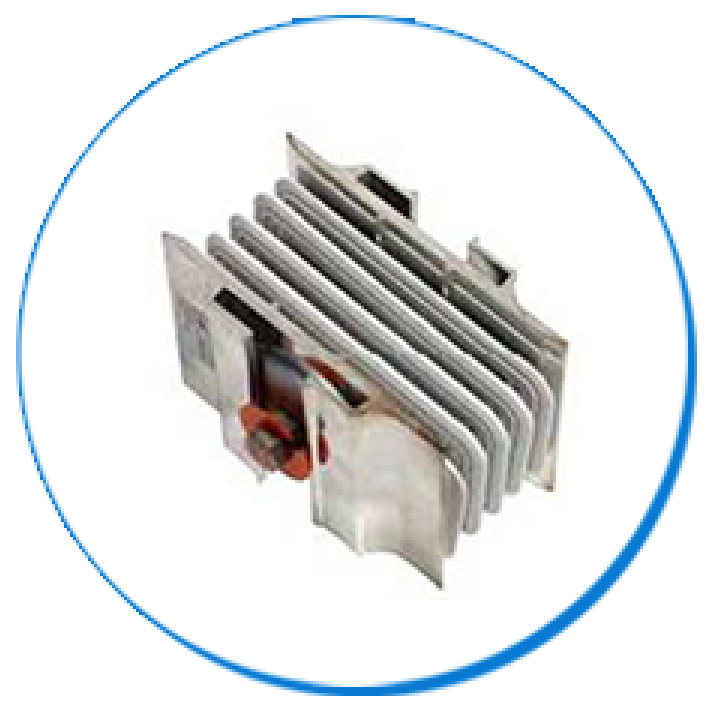

 | 单螺栓连接器 ■摒弃了传统的设计, 用了单螺栓夹紧机构,安装快捷、可靠,安装速度较传统连接器快一倍 ■采用了双头定扭矩螺栓,确保了连接所需的压励;配以特制的碟形弹簧, 确保了连接接触面间的持久压力 ■可单独配置有温度指示模块,确保在系统故障、温升过高时可以提醒检修 ■连接母排截面是母线槽系统母排截面的1.2倍以上,接触面为双面搭接,有效降低了接触电阻 ■绝缘隔板的边缘增加了凹凸沟槽,增大了爬电距离 | |||
独特的防错相装置 ■相序的正确与否直接关系到母线槽系统的运行安全。电气母线槽系统的机械式防错相装置,有效地杜绝了人为因素所造成的危害，安装工人即使粗心大意,也不会造成相序错误 |  | |||

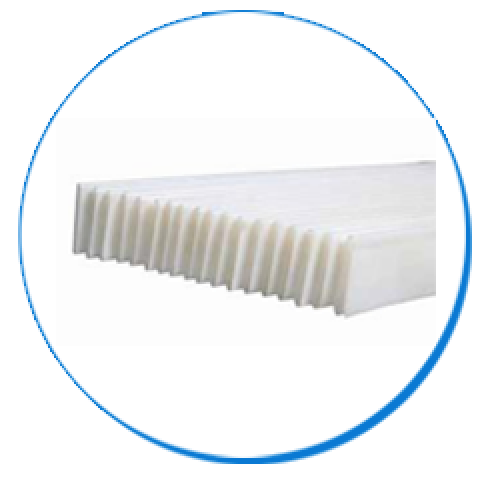

 | 可靠的绝缘材料 ■电气母线槽系统采用标准的B级( 130°C )绝缘材料 ■双层包裹,相与相之间多达四层,确保绝缘的可靠性 ■该材料绝缘耐热等级为B级,单层耐压可达10kv以上,是国际IEC协会推荐使用的专业电气绝缘材料 ■无任何毒性,在高温状态下也不会产生有损于人体健康的物质 | |||

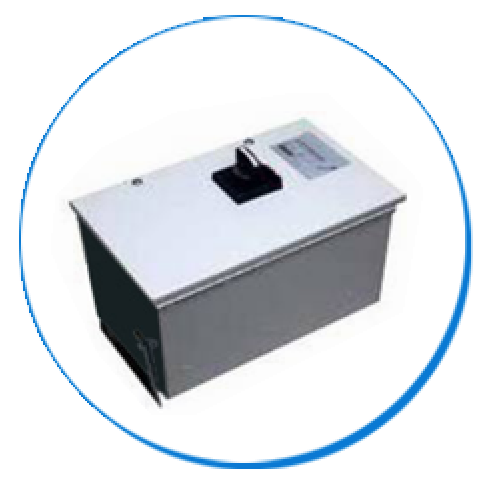

安全可靠的分接单元 ■双金属插脚结构,表面镀银处理,确保持久的接触压力和较低的接触电阻 ■配备了安全连锁机构,插接箱未安装到位时,无法合闸,能够有效避免插接箱带负荷插拔 ■防错相设计,确保插接箱插拔无误 ■插接箱的所有带电部件均进行了有效的电气隔离,插接箱安装时,其地线先于相线与 母线槽系统接通，插接箱拆卸时,地线^后断开 |  | |||

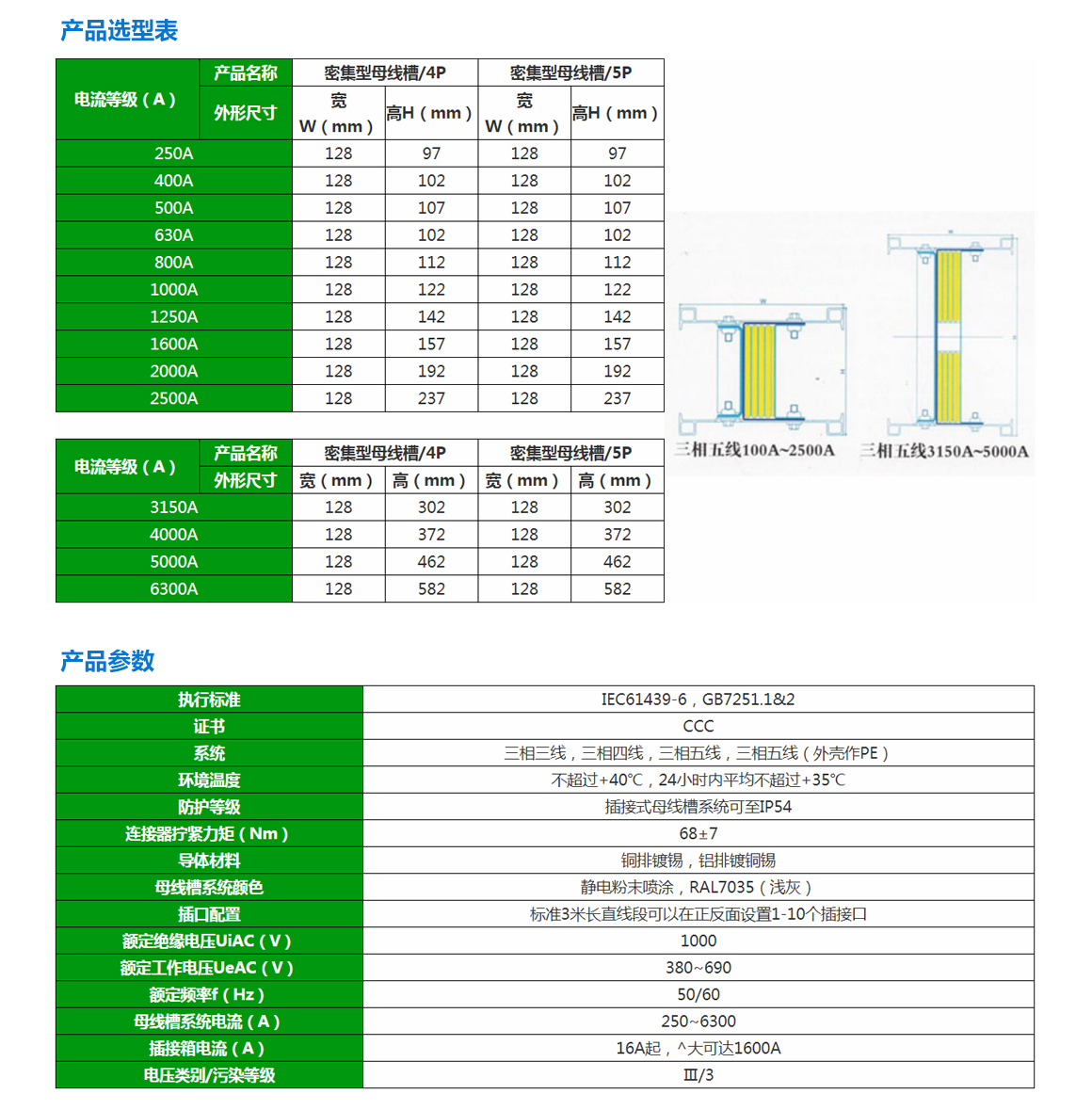

技术参数
TECHNICAL PARAMETERS
客户案例
CUSTOMER CASE
新科机电电气产品是如何炼成的？
XINKE ELECTROMECHANICAL ELECTRICAL PRODUCTS
|
我们已为您解决这些问题
TO SOLVE THE PROBLEM
专业设计
PROFESSIONAL DESIGN
走进新科机电
WALK INTO SUNTECH
|

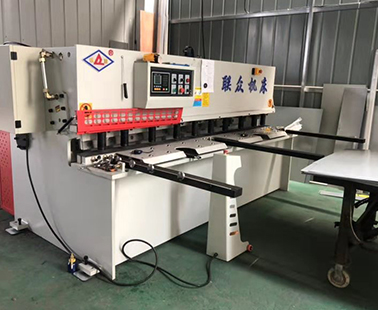

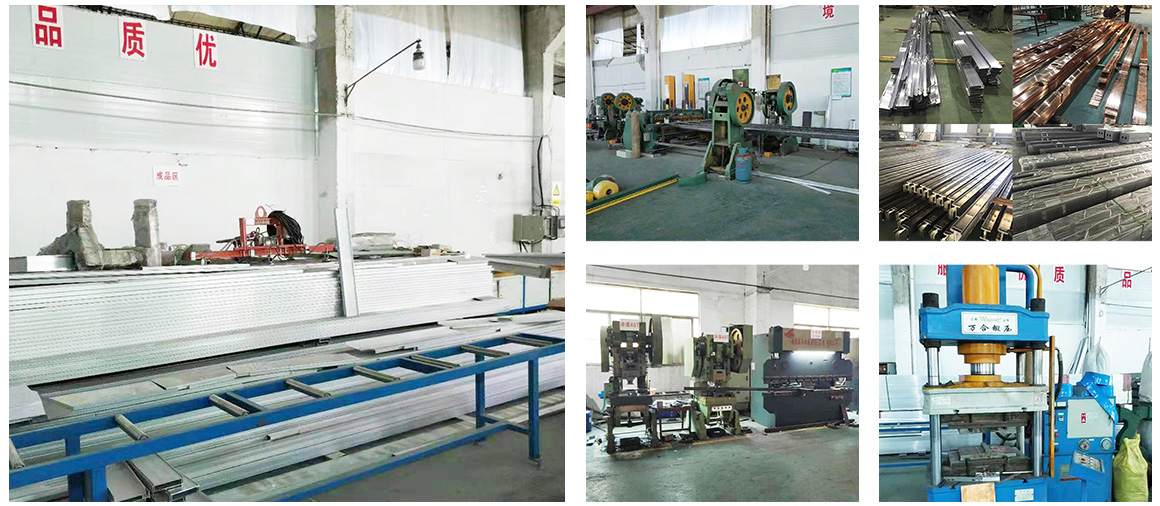

工厂实景
