随着我国建筑业的发展而不断壮大。而今各行建筑已离不开空调。现代建筑为了满足适性和工艺性的要求，普遍引入空调系统，空调是一个非常耗能的技术领域。故而节能是个广泛的话题，为了节能或降低造价而尽可能减少新风量等原因，室内产生的有害气体和生物污染物得不到合理置换和稀释，CO2含量超标。特别是新装饰的房间中，甲醛、氨、苯、氡等有害物质严重超标，空气品质恶化。从而使在建筑物内工作、生活的人们健康受到广泛影响，表现出如困倦、泛力、胸闷、精神恍惚、过敏、工作效率下降，这就是人们常说的“空调病”。故而空调房间的空气品质、新风供应和节能成为建筑师和空调设计师的永恒话题。节能、可靠、简捷的新风系统引起了人们广泛的关注。

KXF系列高效节能新风换气机具有体积小、安装方便和节省空间价格性能比高，广泛适用于各类建筑。

特点：

1.双向换气，室内外气体等量置换。

2.净化空气，配有不同的过滤器可有效防止灰尘和有害物质进入室内，保持室内空气新鲜。

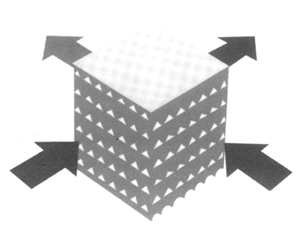

3.节能省耗，内置静止热交换器，效率大于75%，冷热负荷不受风影响，大大降低新风处理所耗能量，达到节能效果。

4.简便设计，本公司优化设计了多种机型，适合15m2-1000m2的建筑单元，一体化结构，设计安装简单，并适合各种改造工程。

5.噪声低，性能忧。高精度免维护精密轴承的选用，低噪声风机和内部消音处理结构，防止了机器运转时对环境的干扰，运行可靠，一劳永逸。

6.高效益、低费用。替代新风处理设备，不必另设设备间，可减少投资并节省空间。利用热回收技术节能降耗，节约新风处理能耗75%以上，免冷热源供应，一体化结构，维护工作量少，节省大量费用。

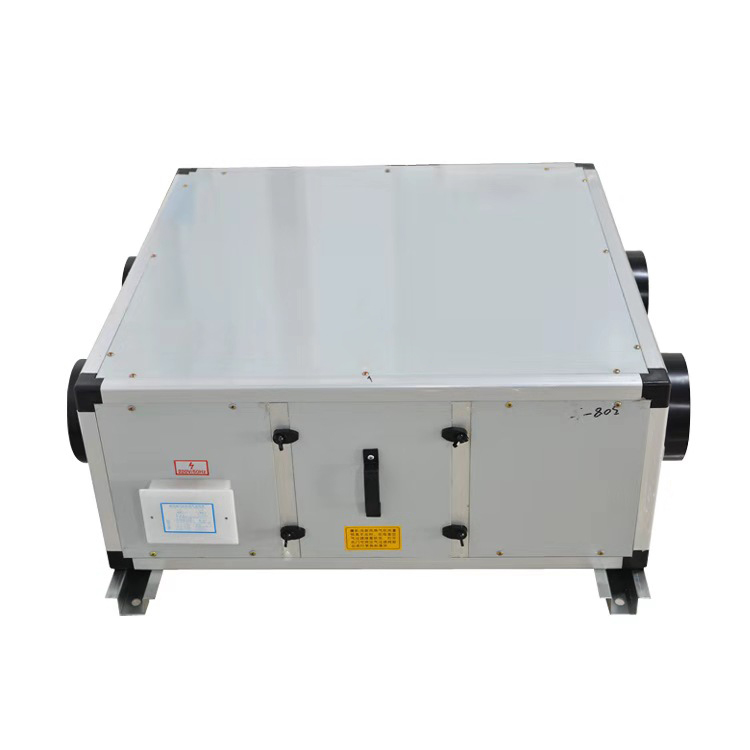

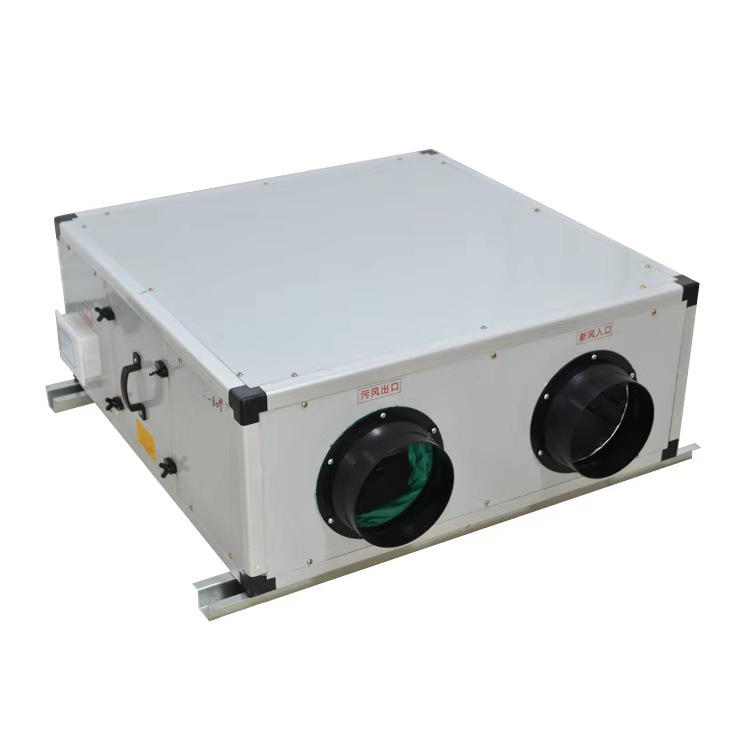

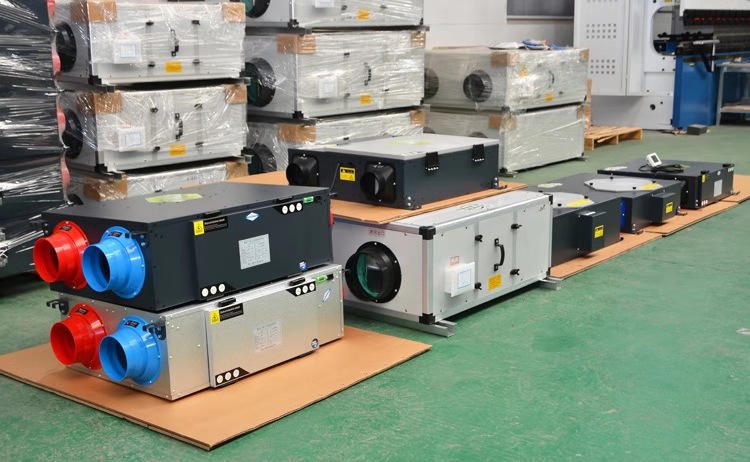

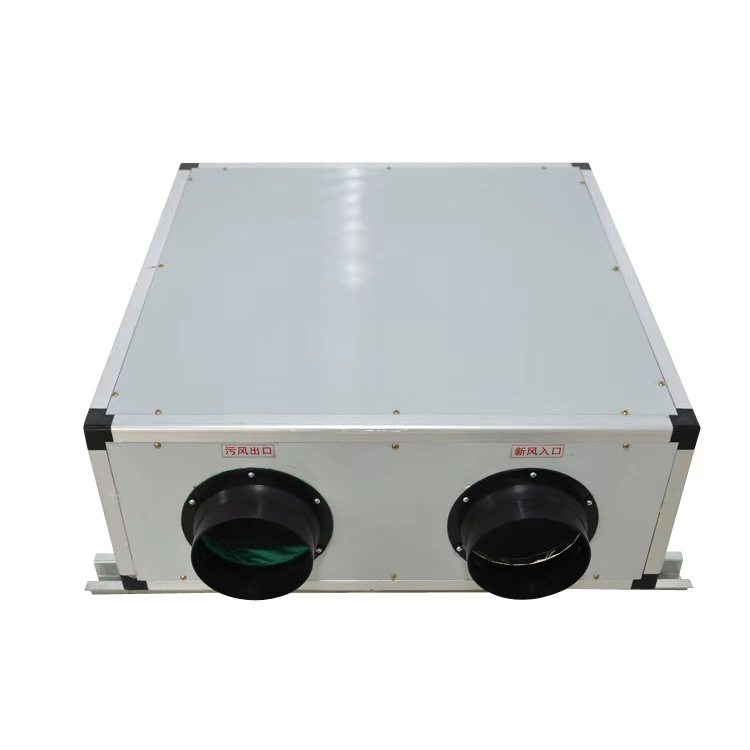

产品展示

PRODUCT DISPLAY

我公司集十数年通风设备制作的经验，集国内外同类产品的特点，研制出适合我国国情的新风换气系统。KXF系列高效节能新风换气机应运而生，采用了高效静止热回收交换器（效率可达75%以上）从而大幅度降低了空调房间因补进新风而增加的费用，达到节能的目的，提高了室内的空气品质。

用途：本产品是空调房间通风的能量回收装置，在多种场合可以采用。对降低冷热源的设备容量和房间空调运行的能耗，提高节能效益，特别在全新风系统的应用效果上尤为突出。型号命名：KHQ-500D L ZK：凯程系列 HQ：高效节能新风换气机 500：额定通风量(m3/h) D：D为吊顶式，L为立式，Z为组装式

热交换计算式

冬天：室内供气温度=（室内温度-室外温度）

×热交换效率＋室外温度计算例：（18℃－0℃）×75％＋0℃＝13.5℃

热交换计算式

冬天：室内供气温度=室外温度－（室外温度-室内温度）

×热交换效率计算例：32℃－（32℃-24℃）×75％=26℃

性能参数表

	KHQ-200D	KHQ-300D	KHQ-500D
额定风量（m3/h）	200	300	500
出口静压（Pa）	25	75	75
热交换率（%）	70	70	70
噪声dB（A）	42	44	48
装机功率（KW）	2×0.04	2×0.06	2×0.1
额定电压（V）	220	220	220
重量（Kg）	30	45	65

性能参数表

	L	W	H	A	B	出风口尺寸D	回风口尺寸D
KHQ-200D	650	520	250	530	550	150	150
KHQ-300D	890	650	250	730	730	150	150
KHQ-500D	1000	820	250	840	840	150	150

性能参数表

	KHQ-800D	KHQ-1000D	KHQ-1250D	KHQ-1500D	KHQ-2000D	KHQ-2500D	KHQ-3000D	KHQ-4000D
额定风量（m3/h）	800	1000	1250	1500	2000	2500	3000	4000
出口静压（Pa）	80	110	120	150	175	200	210	260
热交换率（%）	70	70	70	70	70	70	70	70
噪声dB（A）	48	52	52	54	54	54	53	55
装机功率（KW）	0.1×2	0.25×2	0.32×2	0.45×2	0.45×2	0.55×2	1.1×2	1.5×2
额定电压（V）	220	380	380	380	380	380	380	380
重量（Kg）	105	125	140	160	190	220	230	250

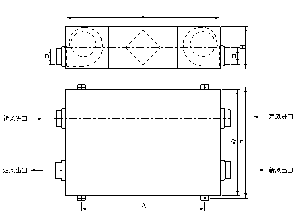

外形尺寸表

	L	W	H	A	B	出风口尺寸		回风口尺寸
	L	W	H	A	B	C	D	E	F
KHQ-800D	1190	820	445	1030	850	280	125	320	200
KHQ-1000D	1250	1020	445	1050	1060	280	125	320	200
KHQ-1250D	1250	1250	445	1050	1290	280	210	320	200
KHQ-1600D	1250	1530	445	1050	1570	280	210	400	200
KHQ-2000D	1650	1530	500	1350	1570	280	210	400	250
KHQ-2500D	1650	2000	500	1350	2040	280	210	400	320
KHQ-3000D	1800	1600	650	1500	1640	330	300	500	320
KHQ-4000D	1800	2000	650	1500	2040	330	300	500	400

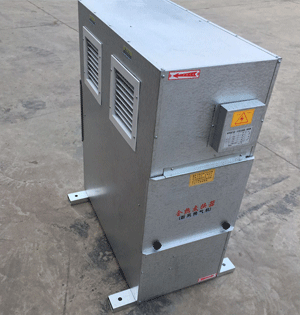

性能参数表

	KHQ-1500L	KHQ-2000L	KHQ-2500L	KHQ-3000L	KHQ-4000L	KHQ-5000L	KHQ-6000L	KHQ-8000L	KHQ-10000L	KHQ-15000L
额定风量（m3/h）	1500	2000	2500	3000	4000	5000	6000	8000	10000	15000
出口静压（Pa）	150	200	220	220	240	265	280	300	350	380
热交换率（%）	70	70	70	70	70	70	70	70	70	70
噪声dB（A）	50	54	52	53	56	58	62	64	65	68
装机功率（KW）	0.32×2	0.45×2	0.55×2	0.8×2	1.1×2	1.1×2	1.5×2	2.2×2	4.0×2	5.5×2
额定电压（V）	380	380	380	380	380	380	380	380	380	380
重量（Kg）	230	270	320	300	350	450	600	600	720	980

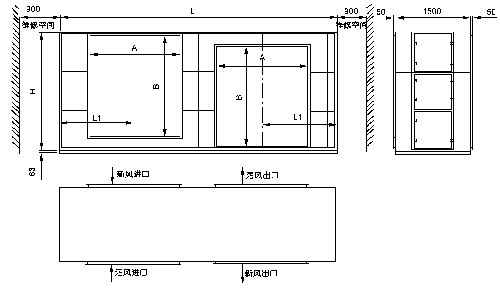

外形尺寸表

	外形尺寸			进风口法兰尺寸		出风口法兰尺寸		M
	L	W	H	A	B	C	D	M
KHQ-1500L	1250	560	1250	400	200	280	210	63
KHQ-2000L	1250	680	1450	400	250	280	210	63
KHQ-2500L	1500	680	1450	400	320	250	260	63
KHQ-3000L	1500	680	1510	550	250	400	350	63
KHQ-4000L	1600	780	1510	650	250	500	350	63
KHQ-5000L	1500	1000	2110	540	810	500	400	80
KHQ-6000L	1800	1000	2110	600	810	630	400	80
KHQ-8000L	1600	1400	2415	600	950	700	500	80
KHQ-10000L	2000	1400	2565	740	950	800	630	80
KHQ-15000L	2500	1400	2565	1000	1000	850	650	80

特点

内置空气热回收器，能够利用污风所携带的冷（热）量对新风进行预冷（热），有效地降低空调系统中的新风负荷。当新风量较大，其节能优势得以充分的体现。广泛用于游泳馆、购物中心、地下停车场等处。

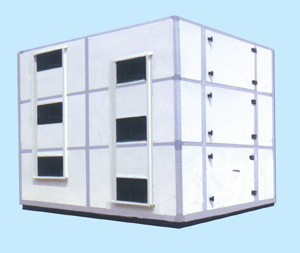

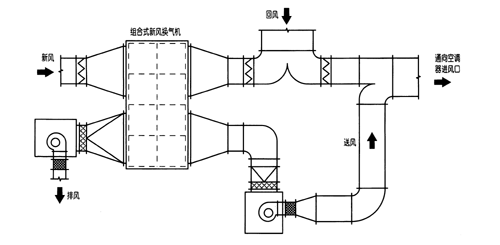

KHQ-Z系列空气换热箱

性能参数表

型号	额定风量（m3/h）	热回收率（%）	静压损失（Pa）	重量（kg）
KHQ-2Z	20000	70	500	1250
KHQ-3Z	30000	70	500	1850
KHQ-4Z	40000	70	500	2450
KHQ-5Z	50000	70	500	3050
